Tuppi- ja AMP jatkoksen tekeminen. (+ osänäyttö AMP-jatkoksen tekemisestä.)


Tuppi- ja AMP jatkoksen tekeminen.



Sain harjoitustyöksi Eliaksen kanssa jatkaa tuppi- ja AMP jatkoksia käyttäen (20x2x0,5) MHS kaapelia jota Niklas ja Santeri olivat viimeksi jatkaneet. Aloitimme hakemalla hyvän pätkän MHS kaapelia ja tekemällä tuppijatkoksen.

Ensin molemmat kaapelit kuorittiin sopivalta pituudelta. Jokainen johdin pareittain kummastakin kaapelista laitetaan scotchlok UY2 liittimeen ja puristetaan liitintyökalulla kiinni. Mieluiten jatko vaiheessa johtimet olisivat saman pituisia, jotta työn jälki on paras mahdollinen. Tähän jatkokseen tehtiin seuraavat viat:

       1. Sininen ryhmä: Harmaa ja harmaamusta liitettynä 100 Ohmin vastuksen kautta singaanlimaajohtimeen.
       2.Oranssi ryhmä: Sininen ja sinivalkoinen kytkettynä suoraan maihin.

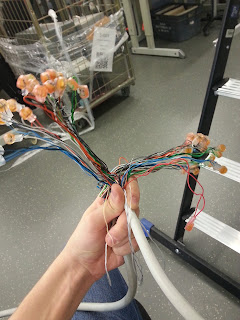

Jatkos valmiina.
Scotchlok UY2 liitin.



Liittimet suojattu tupilla.



Jätimme tarpeeksi löysää kaapeleihin ja vedimme tupin kaapelihyllylle ja aloitimme AMP-jatkoksen tekemisen.

Toimme kaapelit hyllyltä tarpeeksi alas jotta saimme sen kiinni pöytään ruuvipenkillä.
Johtimet sitten jatkettiin AMP työkalun avulla. AMP liitin asetetaan työkaluun, johtimet pareissa kummastakin kaapelista asetetaan liittimeen joka on työkalussa, ja sitten puristetaan se kiinni.  AMP jatkoksisssa täytyy toinen pari yleensä liittää eri kohtaan kaapelissa kuin toinen, etteivät kaikki liittimet olisivat samassa kasassa.

AMP työkalu käytössä.




Muutama pari jatkettuna.

Sinisen ryhmän johtimet jatkettuina.
Kun kaapeli oli jatkettu, nostimme taas sen hyllylle ja vedimme sen asennusseinälle. Laskimme sen kaapelitikkaita alas siemens rimalle, ja päätimme kaapelin.

Sininen ryhmä päätetty.

Muutama ongelma työn aikana:
  • Tuppijatkoksen aikana liittimet loppuivat kesken.
  • Signaalimaa ja maajohdin menivät ensin sekaisin.
  • AMP jatkoksessa yksi johdin meni liitännän aikana poikki, joten siihen piti asentaa toinen liitin.

Opin työn aikana:
  • Tulkitsemaan "vanhaa" MHS kaapelia ja sen värijärjestystä.
  • Jatkamaan Scotchlok ja AMP liittimillä.
  • Lisää siemens rimalle päättämisestä.
--------------------------------------------------------------------------------------------------------------------------

Tein kyseisen harjoitustyön jälkeen opinnäytetyöksi AMP jatkoksen. Työssä ilmeni muutama ongelma:

  • Kaapeli oli päätetty väärin siemens rimalle (Korjasin tämän päättämällä kaapelin uudestaan.)
  • Jatkoksissa ei ollut yhteyttä. (Pohtimisen jälkeen ongelman syynä saattoi olla työkalu. Vaihdoin työkalua ja tein jatkoksen uudestaan, jonka jälkeen yhteys toimi lähes kaikissa pareissa.)
  • Parit 2,8 ja 10 eivät toimineet kun tein jatkoksen uudestaan. Syy tähän oli todennäköisimmin huolimattomuus.
  • Yleisesti työn jälki oli toisella kerralla huonompi kuin ensimmäisellä.
Mitä opin työn aikana:
  • Käyttämään Vesalan Televerkon kaapeleiden mittalaitetta.
  • Lisää AMP jatkoksen tekemisestä ja AMP liitin työkalusta.
